HC-M106B型數字配線

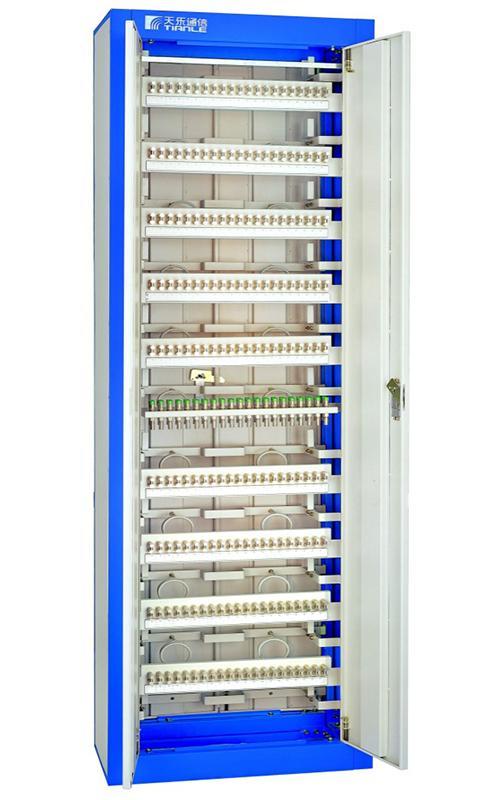

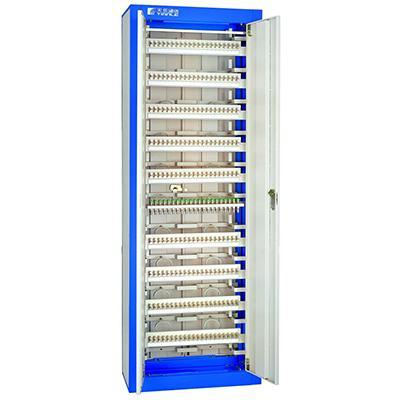

  • 封閉式機柜

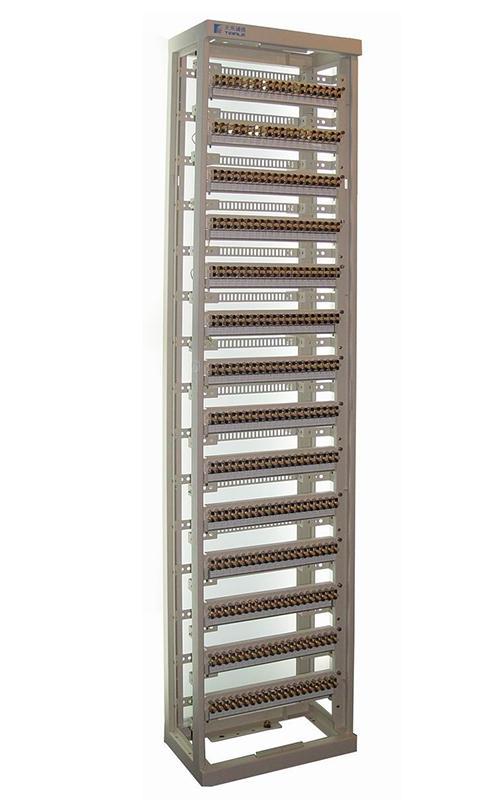

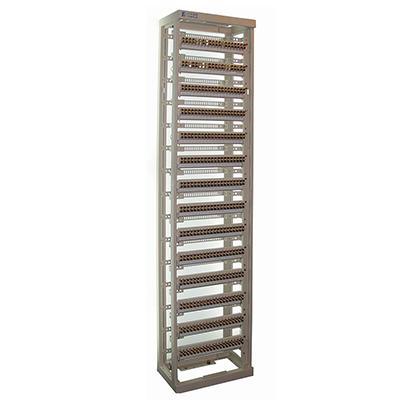

  • 敞開式機柜

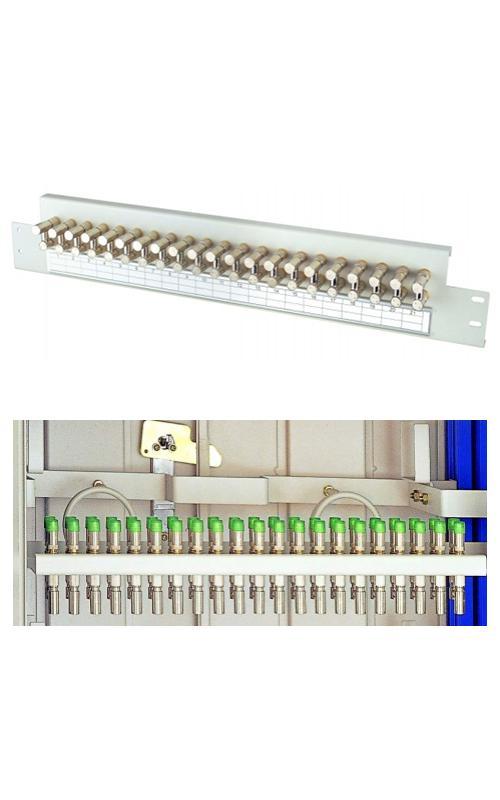

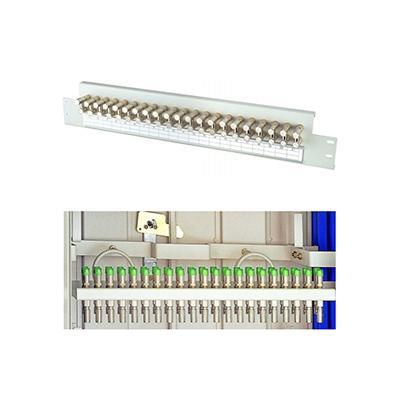

  • 模塊單元

應用
HC-M106B型數字配線柜在機房使用，是數字復用設備之間以及數字復用設備與程控交換設備之間的配線設備，傳輸阻抗為75Ω。傳輸速率2Mbit/s~155Mbit/s為電路群的數字信號提供調線、轉接、監測等功能。

技術性能
(1) 工作速率： 2~155Mbit/s
(2) 阻抗：75Ω
(3) 回線間串音防衛度：≥70dB(50KHz～233MHz)
(4) 介入損耗： ≤0.3dB(50KHz～233MHz)
(5) 回波損耗： ≥18dB(50KHz～233MHz)
(6) 同軸連接器接觸電阻：
外導體： ≤2.5mΩ
經機械耐久性試驗后其增值： ≤2.5mΩ
內導體：≤10mΩ
經機械耐久性試驗后其增值： ≤10mΩ
(7) 絕緣電阻：≥1000MΩ（500VDC）
(8) 拉脫力： ≥50N

技術規格
型 號 外 型 尺 寸（高×寬×深） 配模塊 單元數 容量(系統) 備注
HC-M106B(140-26) 2600×480×300 14 140 敞開式
HC-M106B(120-22) 2200×480×300 12 120
HC-M106B(96-20) 2000×480×300 11 110
HC-M106B1(140-26) 2600×480×300 14 140 封閉式
HC-M106B1(120-22) 2200×480×300 12 120
HC-M106B1(96-20) 2000×480×300 11 110

特性
(1) 鋁合金框架外表靜電噴塑，外型美觀大方。
(2) 數字配線柜內布線空間寬敞，電纜走線清晰美觀。
(3) 模塊單元可以翻轉90°。
(4) 同軸連接器采用鈹青銅或錫磷青銅，接觸表面鍍金層厚度大于2μm。
(5) 配線架采用積木式結構，組合方便，裝上門和側板可以形成密封的配線箱。
(6) 具有測試口，可實現在線測試。監測、維護方便靈活。
(7) 可與西門子設備兼容。
