HC-M106A型數字配線

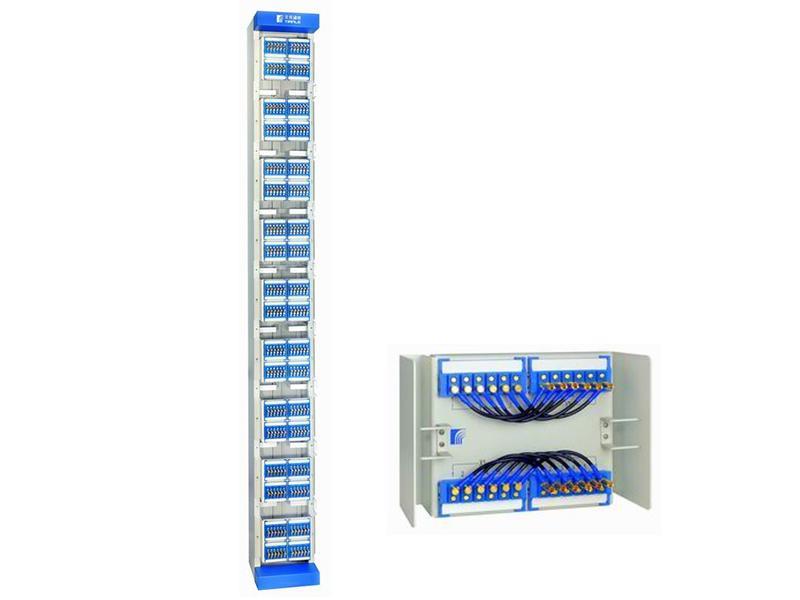

  • HC-M106A型6系統數字配線柜

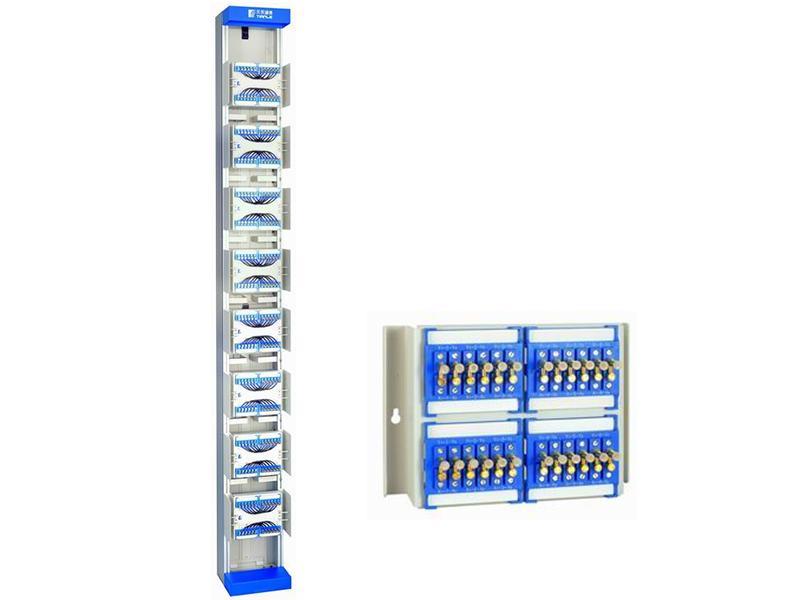

  • HC-M106A1型12系統數字配線柜

應用
數字配線柜在機房使用，是數字復用設備之間以及數字復用設備與程序控制交換設備之間的配線設備，傳輸阻抗為75Ω。傳輸速率在155Mbit/s以下，為電路群的數字信號提供調度、轉接、監測等功能。

技術性能
(1) 工作速率： 2~155Mbit/s
(2) 傳輸阻抗： 75Ω
(3) 串音防衛度： ≥70dB(50KHz～233MHz)
(4) 介入損耗： ≤0.3dB(50KHz～233MHz)
(5) 回波損耗： ≥18dB(50KHz～233MHz)
(6) 同軸連接器接觸電阻：
外導體： ≤2.5mΩ
經機械耐久性試驗后其增值： ≤2.5mΩ
內導體： ≤10mΩ
經機械耐久性試驗后其增值： ≤10mΩ
(7) 絕緣電阻：≥1000MΩ（500VDC）
(8) 拉脫力：≥50N

技術規格
型 號 外 型 尺 寸（高×寬×深） 配模塊 單元數 容量(系統)
HC-M106A1(132-26) 2600×240×300 11 132
HC-M106A1(108-22) 2200×240×300 9 108
HC-M106A1(96-20) 2000×240×300 8 96
HC-M016A(66-26) 2600×240×225 11 66
HC-M106A(48-22) 2200×240×225 8 48
HC-M106A(48-20) 2000×240×225 8 48

特性
(1) 數字配線柜為單元模塊結構，配置安裝靈活。
(2) 機架采用鋁合金型材或優質冷軋鋼板，表面靜電噴塑，外型美觀大方。
(3) 該配線柜為半敞開式結構，配線架內布線空間寬敞，電纜走線清晰美觀。
(4) 接線安裝操作快捷。
(5) 采用鍍金同軸連接器，接觸電阻低，連接可靠。
(6) 數字配線柜之間可并排安裝，機架間左右調線設有線圈走線。
(7) 兩機架可背靠背安裝，并可前后調線。
(8) 具有測試口，可實現在線測試。監測、維護方便靈活。
(9) HC-M106A1采用新型高密度單元體，容量是HC-M106A的二倍。
