應用

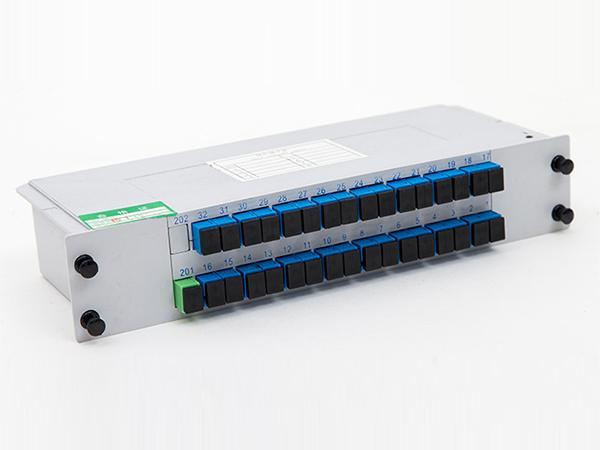

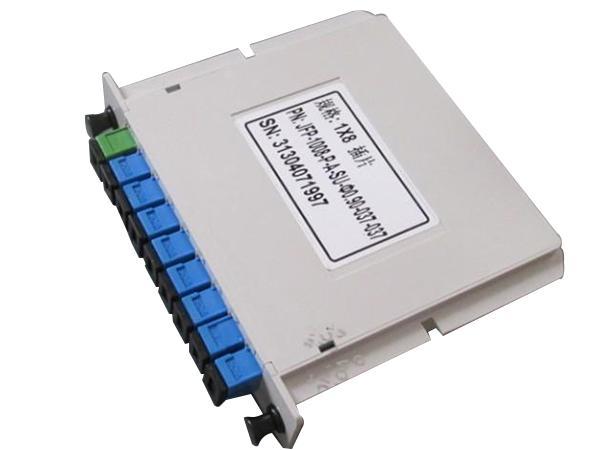

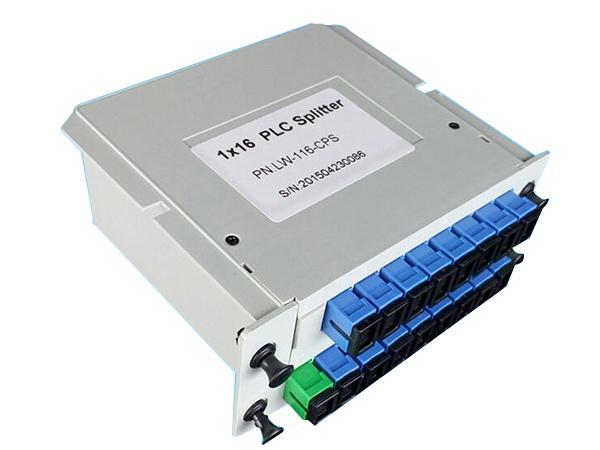

插片式光分路器主要用于樓道光分路箱內,可通過增加插片式光分路器數量, 實現端口的擴容。光分插片采用PLC光分路器, 可使用SC型光纖活動連接或者LC型光纖活動連接。
| 單位 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | ||||
| 外形尺寸（寬*高*深） | 130*100*25 | 130*100*25 | 130*100*25 | 130*100*50 | 267*100*50 | ||||
| 工作寬帶 | nm | 1260~1610 | |||||||
| 插入損耗 | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | |||
| 偏振相關損耗 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | |||
| 均勻性 | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | |||
| 回波損耗 | dB | ≥55 | |||||||
| 方向性 | dB | ≥55 | |||||||
| 工作/貯存溫度 | ℃ | -40~85 | |||||||
特性
1.模塊化封裝設計，配線方便。
2. 功率分布一致。
3. 低偏振敏感。
